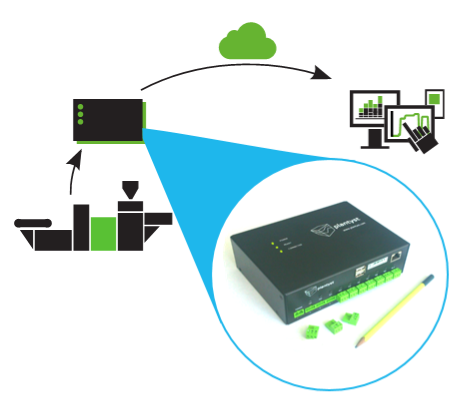

Plantyst box - cloud - webový prohlížeč

Naše společnost vám do výroby dodá specializované HW zařízení, které se instaluje do rozvaděče a které je připojeno k jednotlivým strojům. Jedná se o malou krabičku sbírající pomocí čidel pulzy ze stroje. Nasbíraná data jsou zde ukládána pouze po nezbytnou dobu. Dále se data ukládají do cloudu (serverů) a z něho jsou pak vizualizována pomocí webového prohlížeče.

Zařízení komunikuje šifrovaně přes veřejný internet se serverovou stranou. Komunikace probíhá přes HTTPS protokol s ověřením SSL certifikátu serverové autority a protože zařízení neobsahuje žádné citlivé informace o zákazníkovi a monitorovaných strojích, nehrozí tedy jejich zneužití. Nasbírané pulzy se zaznamenávají do grafu na našem portále v Online, kde s nimi jednotliví uživatelé, po registraci a zvolené uživatelské roli, mohou pracovat dle vlastních potřeb.

Box

Technické zařízení instalované do výroby. Jedná se o průmyslový mikropočítač dodávaný společností Plantyst spolu se zdrojem a návodem k instalaci. Zákazník si toto zařízení instaluje sám po vytipování senzorů a nejvýhodnějších míst na stroji či lince. Zařízení je u zákazníka v pronájmu.

Cloud

Data jsou v Plantyst boxu sbírána a dále jsou odesílána do serverů. Není tedy třeba u zákazníka dalších datových úložišť či serverů.

Webový prohlížeč

Plantyst portál vizualizuje nasbíraná data z cloudu do jednotlivých grafů, pro každou jednu měřenou veličinu zvlášť jako samostatný řádek v Online. Tyto měřené veličiny tak mají k dispozici aktuální a reálná data minutu po minutě a tím chod měřené veličiny 24/7.

Co lze monitorovat a jaké zvolit jednotky

Monitoring probíhá v reálném čase a je možné jej uplatnit na všechny typy strojů. Montáž je jednoduchá, rychlá, využívá vlastní nezávislé IoT a využít ji lze pro libovolný počet strojů.

Jednotky pro monitoring

Monitoring počtu kusů - v tomto případě dochází ke sběru dat prostřednictvím několika možných způsobů:

1) Detekce typicky pomocí:

• optické závory
• indukčního čidla
• z existujícího řídicího systému

2) Reaguje na změnu stavu

3) Jeden impulz odpovídá jednomu kusu.

U tohoto způsobu monitoringu není nutné provádět kalibraci.

Monitoring průběžné produkce [m] - v tomto případě probíhá monitoring následovně:

1) Měření probíhá na válci pomocí  "ozubeného kola"

2) Detekce typicky pomocí:

• indukčního čidla
• optického senzoru

3) Reaguje na změnu stavu

U tohoto způsobu je nutná kalibrace.

Pozor na navíjecí válec.

Monitoring pracovního cyklu stroje [-] - v tomto případě se jedná o:

1) Typické pro lisy, řezačky, …

• Jeden zdvih vyrobí více kusů
• Jeden kus potřebuje více zdvihů

2) Připojuje se typicky z existujícího řídicího systému (šlapka, hydraulika, tlačítko)

Jak vytvořit měřenou veličinu

Jste-li administrátorem, v Portálu ve službě Online přejděte vlevo v menu do "Nastavení", dále do "Měřené veličiny" a v horní části naleznete tlačítko pro vytvoření nového vstupu označené jako  "Vytvořit novou měřenou veličinu".

Zobrazí se konfigurační formulář, kam je potřeba doplnit základní informace, jako je ID boxu, vstup na daném boxu, název nové veličiny, v jakých jednotkách bude veličina měřena a výběr časového pásma, ve kterém bude monitoring probíhat.

V prvním řádku, označeném jako "Vstup zařízení", je nutné nejprve zvolit box a na něm patřičný vstup, na který chcete novou veličinu nakonfigurovat. V nabídce se uvádí všechny neobsazené boxy spolu s volnými vstupy tak, aby bylo možné jedním klikem vybrat jak box ID, tak i vstup IN. To však vidí pouze uživatelé, kterým je box nastaven jako administrátorovi.

V dalším řádku uveďte název pro novou měřenou veličinu. Název pak určuje řazení nově vytvořené měřené veličiny v Online podle číselné či abecední posloupnosti. Název lze ale kdykoliv měnit a tím i podle potřeby přehazovat pořadí v Online.

Jako další údaj je nutné v konfiguraci určit jednotku, kterou chceme v monitoringu měřit. Zvolit můžete podle typu stroje a to metry, kusy, počet pracovních cyklů, čas sepnutí, spotřebu či průtok.

Jako poslední zbývá v konfiguraci časové pásmo pro měřenou veličinu. Standardně je nastaveno pásmo pro ČR. Některé stroje ale mohou být mimo Českou republiku, proto je nutné případně zvolit jiné časové pásmo.

Po uložení zadaných konfiguračních parametrů pro vytvoření nové měřené veličiny systém pár vteřin požadavek zpracovává. Jakmile údaje uloží, zobrazí se informace o vytvoření nové měřené veličiny. Ta se ihned zobrazí v seznamu "Měřených veličin" barevně podbarvena a již v pořadí dle svého názvu. Zde je možné s ní dále pracovat.

Novou veličinu může její vlastník sledovat v Online již po pár minutách. Box nejprve zpracuje monitorovaná data, minutu je sbírá k sobě a pak je zašle na náš server, odkud je zpracuje v Online  jako průběh hodnot do modrého grafu.

Vlastník nově vytvořené veličiny má oprávnění zpřístupňovat veličinu dalším uživatelům a to pomocí nastavení práv k ní. Každá měřená veličina má po vytvoření pouze jednoho vlastníka a je tedy potřeba, aby tento vlastník dalším uživatelům práva k ní nastavil, jinak by veličinu neviděli.
