Měřená veličina je základní jednotka celého systému Plantyst. Označuje každý jednotlivý připojený stroj, linku, atd. V první řadě je nutné si uvědomit, co chceme měřit a co je výstupem z výroby. Podle toho se zvolí příslušná konfigurace měřené veličiny.

Možné konfigurace měřeného vstupu

Monitoring počtu kusů [ks/min]

Kusová výroba se používá u balicích linek, jednoúčelových lisů, vyfukovacích linek, montážních automatů. Měření počtu kusů se typicky provádí na výstupu daného stroje, kde výstupem je např. jeden balený cukřík, láhev minerálky atd.

U těchto linek nás zajímá výstupní produkce a proto se ke snímání využívají senzory umístěné na výstupu. Technicky se jedná o indukční čidla, optické závory nebo připojení přímo na existující řídící systém.

Výroba v metrech [m/min]

Používá se u strojů, jejichž výstupem je průběžná produkce měřená v metrech. Mezi stroje s průběžnou výrobou patří extruzní linky, různé řezací linky, tiskárny tisknoucí na rolový materiál.

Typicky měření probíhá pomocí ozubeného kola nebo vačky, která je připojena ke stroji. Její otáčení snímá senzor buď indukční nebo optický, který převádí její pohyb na impulzy.

Pro správné fungování je nezbytně nutné provést kalibraci, jinak údaje nebudou přesné.

Monitoring pracovního cyklu stroje [-/min]

Jedná se o stroje, u nichž se jeden pulz nerovná jednomu vyrobenému kusu. V tomto případě může jeden zdvih vyrobit více kusů nebo naopak více zdvihů jeden kus. Typicky jde o řezačky, kdy při řezání archů papírů vzniká několik pulzů, nikoliv však stejný počet kusů. Patří sem i ohraňovací lisy, kde pro jeden vyrobený kus je třeba několik zdvihů.

Připojuje se z existujícího řídícího systému, využívá se sešlápnutí šlapky, hydraulika nebo například stisk tlačítka.

Monitoring zatížení stroje [ W ]

Tento monitoring se používá pro měření spotřeby elektrické energie pro sledování činnosti stroje. Měří se práce stroje v době, kdy je daný materiál skutečně opracováván. Jedná se o komplexní stroje, které nemají jednoznačný nebo lehce měřitelný výstup. Typicky drtiče, plottery, stroje na tváření materiálu.

U tohoto monitoringu probíhá měření pomocí elektroměru a je nutná kalibrace na základě manuálu k elektroměru.

Monitoring běhu (zapnutí) stroje [ s ]

Používá se především pro vysekávací stroje, lasery, plottery a pomalu běžící stroje. Každou vteřinu se vyhodnocuje běh stroje. To znamená, že se neměří pulzy, ale stav stroje. Málokdy je možné získat počet kusů.

Ostatní doplňková měření

Primárně všechna naše měření nasazená ve výrobě jsou určena pro sledování produktivity výroby. Umíme také pro některé výrobní procesy pustit do Plantystu i další veličiny, které jsou automaticky měřitelné. Například teplotu, vlhkost a další spojité veličiny.

Pro měření tohoto typu lze využít také RFID čipy, laserový dálkoměr nebo čárové kódy.

Editace měřené veličiny

Editace měřené veličiny lze provést v sekci Nastavení -> Měřené veličiny z hlavního menu v Portálu. Zde jsou vždy vypsané jen ty měřené veličiny, ke kterým má aktuální uživatel právo a může u nich provádět změny.

Po zobrazení "Měřených veličin" v "Nastavení" vidí každý uživatel ty své, ke kterým má umožněn přístup.

K nim má možnost zadávat různá nastavení - například vytvářet další nové veličiny č.1, editovat k veličinám práva uživatele č.2, editovat název veličiny č.3 nebo sdílet veličiny dalším uživatelům č.4.

Tipy a triky

Doporučujeme pro označování měřené veličiny:

1. používat krátké názvy,
2. pokud je žádoucí konkrétní řazení, použít číselné prefixy,
3. pokud máte připojeno velké množství měřených veličin, lze pro snadnou kategorizaci a filtrování využít štítky

Přejmenování měřené veličiny

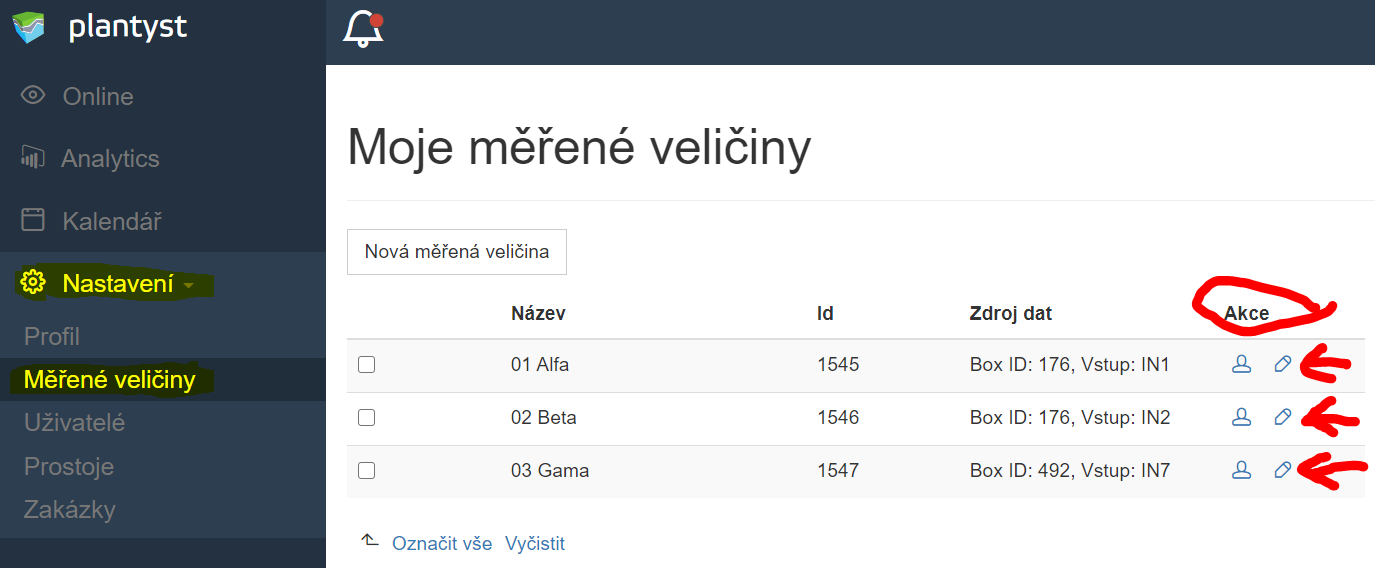

Přejmenování nebo úpravu názvu měřené veličiny lze provést přímo z přehledu měřených veličin v sekci Online Nastavení -> Měřené veličiny. Zobrazí se seznam všech uživateli dostupných měřených veličin, kde pak u zvolené veličiny stačí kliknout na ikonu tužky.

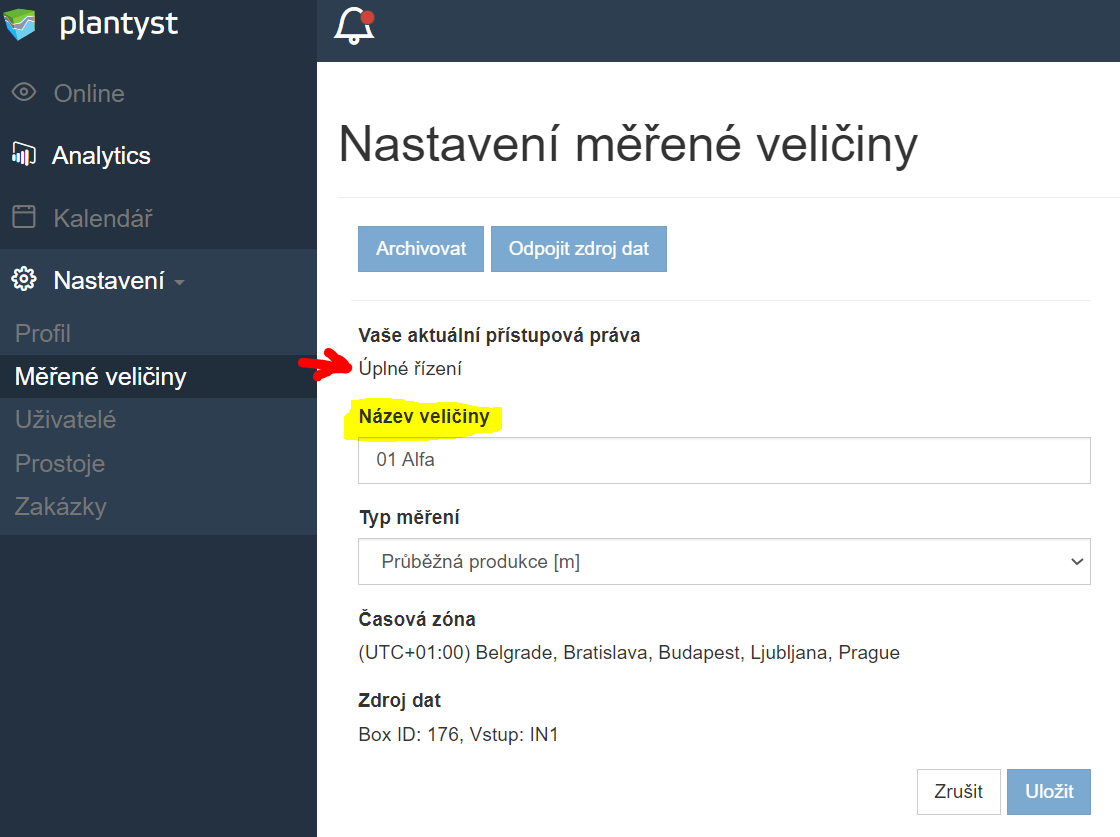

Po kliknutí na ikonu tužky se zobrazí okno se současným názvem veličiny a zároveň, po odmazání původního označení, prostorem pro zadání nového názvu. Uložíme.

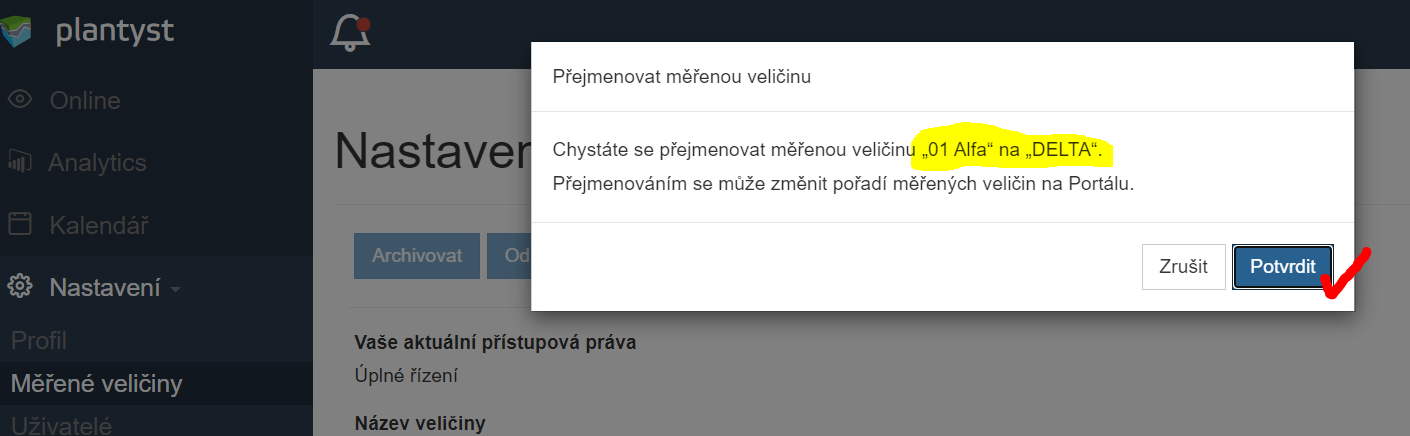

Pro ověření správnosti zadaného nastavení se systém zeptá na potvrzení této operace a upozorní na možnost změny v řazení veličin v seznamu na Portálu v Online. Potvrdíme.

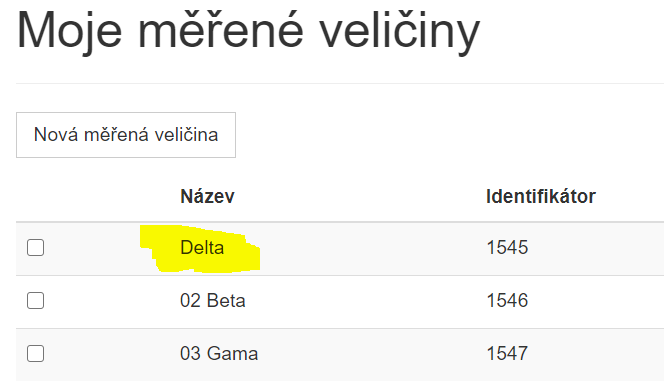

Přejmenovaná měřená veličina je po dokončení operace vidět v celkové přehledu veličin daného uživatele. Přejmenování se také ihned po dokončení zpracování projeví na všech stránkách dostupných v Portálu, stejně tak v ostatních částech systému - tisk PDF, Analytics, Plantboard, Plantline.

Z hlediska historie nasbíraných dat je nutné pamatovat při přejmenování měřené veličiny na to, zda se jedná pouze o editaci názvu měřené veličiny, nebo o ukončení současné a vytvoření zcela nové měřené veličiny. Ve druhém případě se jedná již o složitější proces, který je nutné konzultovat se zákaznickou podporou na support@plantyst.com.
